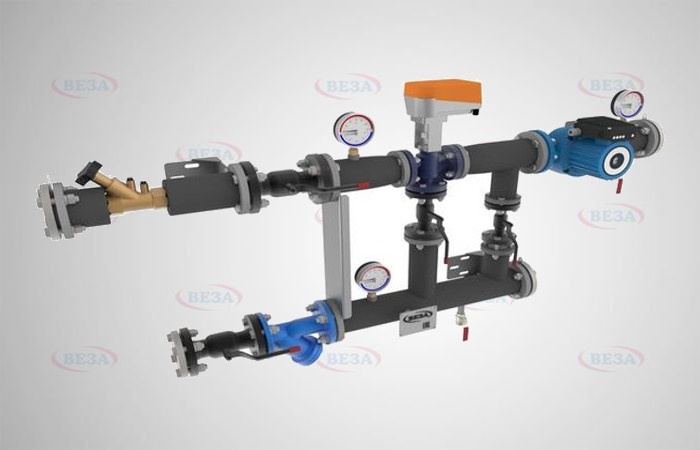

Узлы регулирующие ВЕКТОР

Узел регулирующий ВЕКТОР автоматически управляет параметрами тепло- и холодоносителя и обеспечивает его циркуляцию при подключении теплообменников приточных установок, воздухонагревателей, воздухоохладителей, отопительных агрегатов и тепловых завес к источнику.

Технические характеристики

Конструкция

Узел представляет собой готовую сборку: трубопроводная обвязка, запорная, регулирующая и защитная арматура, насосное оборудование и контрольно-измерительные приборы. Состав зависит от принятой схемы, поэтому в конкретном исполнении часть элементов может отсутствовать.

Изделие изготавливается по техническим условиям на промышленном производстве и сертифицировано на соответствие ТУ BY 810000679.041-2014. Заводская сборка задаёт повторяемое качество монтажа и снимает подгонку обвязки по месту.

Принцип работы

Регулирующий клапан с приводом меняет расход теплоносителя через теплообменник, насос поддерживает постоянную циркуляцию по малому кольцу, а смесительная схема удерживает температуру обратной воды. В качестве теплоносителя применяются сетевая вода по СП 124.13330.2012, водяной пар и промышленные теплоносители на основе этилен- и пропиленгликоля с концентрацией до 50 %.

Исполнения и обозначения

Как подобрать

• По мощности теплообменника и расходу теплоносителя
• По параметрам источника: температура, давление, перепад
• По типу теплоносителя — вода, пар, гликолевый раствор
• По требуемой схеме регулирования и наличию насоса
• По диаметрам присоединения и составу КИП

Монтаж и обслуживание

• Узел присоединяют к теплообменнику и магистралям по маркировке патрубков
• Предусматривают доступ к арматуре, приводу и приборам
• Систему промывают и удаляют воздух до пуска насоса
• Настройку регулятора и балансировку выполняют при пусконаладке
• Периодически проверяют арматуру, фильтры и работу привода клапана

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
